عایق پشم سنگ لوله ای
عایق پشم سنگ لوله ای (ایزوپایپ) یکی از پرکاربردترین عایق های پشم سنگ می باشد. بدلیل تنوع در سایز لو له ها این عایق یکی ازمتنوع ترین عایق ها از لحاظ سایز و اندازه می باشد. تولید این محصول بر اساس استاندارد ASTM C547 تولید و عرضه می گردد. دمای موثر عایقهای پشم سنگ دور لو له ای 350 درجه سانتیگراد می باشد و نوع خاصی از آن تا 650 درجه سانتیگرادتحمل حرارتی دارد.
یکی از خصوصیات جالب و منحصر به فرد این عایق این است که بطور همزمان که نقش عایق حرارتی را ایفا می کند ،عایق صوتی نیز می باشد و برای کنترل آلودگی صوتی و عایق بندی صوتی استفاده می شود.
روش تولید عایق پشم سنگ لوله ای
ماده اولیه عایق پشم سنگ لو له ای از الیاف رزین خورده می باشد که پس از قالبگیری در کوره های مخصوص پخت و بعد از آن پرداخت و بسته بندی می گردند. در موقع پخت در کوره های پخت مخصوص که کوره های پخت مجدد مشهور هستند، رزین موجود در پشم رزین خورده اولیه تغییر ماهیت داده و پس از تکمیل پخت باعث بوجود آوردن باندهای سلولی میان الیاف پشم سنگ شده که به آن خاصیت سخت شدن و صلب شدن می دهد و این باعث می شود که الیاف پشم سنگ شکل قالب که به دور آن پیچیده شده اند را به خود بگیرند. ضمنا در حین فرآیند پرداخت ابتدا سر و ته عایق لو له ای زده می شود و بعد از آن به قطعات با طول 50 سانتیمتر تقسیم می شوند و در مرحله بعد بدنه آن مطابق با ضخامت درخواستی مشتری بوسیله اره های مخصوص تراش داده و سطحی صاف و یکنواخت پیدا می کنند.
برای سهولت نصب عایقهای مذکور در طول یک چاک داده می شوند که از طریق همان چاک بصورت یک غلاف روی لو له ها قرار می گیرند.

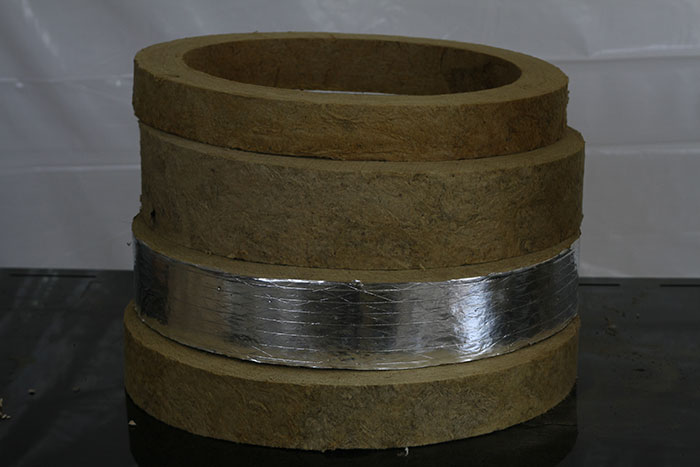

تنوع تولید در عایق پشم سنگ لوله ای :
عایق پشم سنگ لو له ای ساده و بدون روکش
عایق پشم سنگ لو له ای با روکش کاغذ کرافت
عایق پشم سنگ لو له ای با روکش فویل آلومینیوم مسلح
خصوصیات مهم
- مناسب ترین قیمت در بین تمامی عایقهای لو له ای از جنس های مختلف
- عایق همزمان صوتی و حرارتی
- سازگار با محیط زیست عدم رشد باکتری و قارچ درآن
- سادگی در نصب
- بالا بودن سرعت نصب
- نسبت به عایقهای پتویی از مقاومت بالاتری در مقابل ارتعاشات مکانیکی برخوردار است
- در دماهای بالا و هنگام تخریب شدن از خود دود یا گازهای سمی منتشر نمی کند.
- غیر قابل اشتعال
- بعلت وجود پیوندهای ثانویه تشکیل شده در آن بوسیله رزین از عمر طولانی و پایداری برخوردار می باشد. با مواد شیمیایی واکنش نمی دهد
مقایسه عایق لوله ای و پتویی
اگر بخواهیم این دو عایق را در شرایط برابر و مساوی مقایسه کنیم مثالی می زنیم:
در پروژه ای یک خط لوله با قطر 12 اینچ داریم که سیال داخل آن 150 درجه سانتیگراد است و در نظر داریم آنرا طوری عایقکاری کنیم که دمای سطح بیرونی حداکثر 45 درجه سانتیگراد شود:
- از لحاظ هزینه عایق پتویی مقرون به صرفه تر است
- از لحاظ سرعت کار عایق لو له ای بالاتر است.
- از لحاظ ضخامت عایق مورد استفاده اگر از یک دانسیته استفاده شود تفاوت زیادی در ضخامت عایق مورد نیاز نداریم.
- یکنواختی و زیبایی کار در انتهای کار در عایق لو له ای بهتر است.
- از لحاظ پرت متریال و تولید ضایعات حین کار عایق لو له ای رتبه بالاتری را نسبت به عایق پتویی دارد.
- از لحاظ طول عمر مفید نیز عایق لو له ای عمر بالاتری را دارد.
- از لحاظ تحمل حرارتی دماهای بالا عایق پتویی جایگاه بهتری را به خود اختصاص می دهد.
- در بحث نصب مجدد عایق در اورهالها عایق لو له ای به مراتب از عایق پتویی مناسب تر است.
نحوه نصب عایقهای پشم سنگ
برای نصب این عایقها شکاف روی آن را باز کرده و عایق را مانند یک غلاف روی لوله مورد نظر انداخته و سیم های فلزی عایق را محکم می بندیم .سپس درزهای موجود بین قطعات و شکاف خود عایق را می توان با ماستیک مخصوص پر کرد و بعد از آن هم با یک روکش فلزی مانند ورق گالوانیزه یا ورق آلومینیوم و یا ورق استیل روی آن را پوشش داد.
اگر در مواردی نیاز به عایقکاری دو یا چند لایه شد دقت کنید که درزهای عایقها روبروی هم قرار نگیرند.
برای لوله های افقی درز عایق پشم سنگ را به سمت پایین قراردهید تا از نفوذ رطوبت احتمالی جلوگیری بعمل آید.ضمنا در موقع ورقکاری نیز دقت کنید که درز ورق پوششی در موقعیت ساعت چهار بعد از ظهر یا زاویه -30 درجه دایره مثلثاتی قرار بگیرد.
نکته دیگر اینکه در هنگام عایق کاری عایقهای لو له ای نیاز یه اسپیسر نیست.
بالاترین سایز تولیدی عایق لو له ای پیش ساخته سایز 16 اینچ می باشد ولی اگر قطر لو له یا تجهیز مورد نظر از این مقدار بیشتر باشد از عایقهای پتویی توری دار (ایزوبلانکت) یا عایقای لحافی معمولی (فنوفلت) استفاده می شود.
محاسبه ضخامت مورد نیاز عایق
بطور کلی می توان گفت که دمای سیال داخل لوله هر چه قدر بالاتر باشد، ضخامت عایق مورد نیاز هم به تناسب آن بالاتر می رود و در دماهای خیلی بالا از لایه های دوم و سوم عایق برای رسیدن به نقطه مطلوب حرارتی استفاده می شود.
بصورت سرانگشتی موارد زیر را در مورد ضخامت عایق لو له ای برای سایزهای معمولی تا 10 اینچ در نظر بگیرید:
برای جلوگیری از یخ زدگی لو له ها ضخامت 25و 30 میلیمتر
برای مواقعی که سیال زیر 100 درجه سانتیگراد است ( مثل آب گرم) ضخامت 30 میلیمتر
سیال تا محدوده180 درجه سانتیگراد ضخامت 40 میلیمتر(مثل بخار گرم)
سیال تا محدوده 250 درجه سانتیگراد ضخامت 50 میلیمتر(بخار سوپر هیت)
سیال تا محدوده 300 درجه( روغن داغ) ضخامت 70و75 میلیمتر
محدوده تولیدات
سایز : 2/1 اینچ تا 12 اینچ
ضخامت : 25 میلیمتر تا 160 میلیمتر
دانسیته: 100~150 Kg/m3
طول: 500 میلیمتر
بسته بندی : شیرینگ
عایق پشم سنگ لوله ای (ایزوپایپ) یکی از پرکاربردترین عایق های پشم سنگ می باشد. بدلیل تنوع در سایز لو له ها این عایق یکی ازمتنوع ترین عایق ها از لحاظ سایز و اندازه می باشد. تولید این محصول بر اساس استاندارد ASTM C547 تولید و عرضه می گردد. دمای موثر عایقهای پشم سنگ دور لو له ای 350 درجه سانتیگراد می باشد و نوع خاصی از آن تا 650 درجه سانتیگرادتحمل حرارتی دارد.
در صنعت های مختلفی مورد استفاده قرار می گیرد . پشم سنگ یکی از پرکاربرد ترین موارد جهت عایق ساختمان می باشد . همچنین می توان گفت در عایق بندی کوره ها ، خشک کن های صنعتی ، تانکر های حمل ، دستگاه های پخت و فرهای حرارتی در صنایع قضایی هم مورد استفاده قرار می گیرد .
